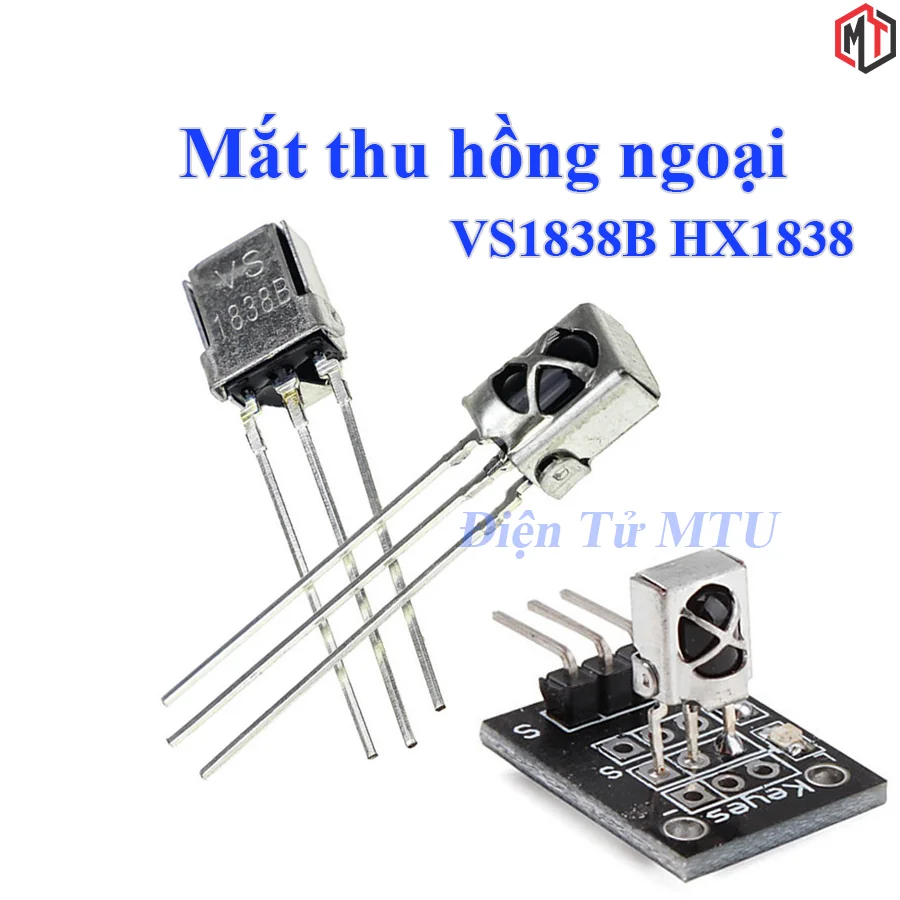

Cảm biến , Mắt thu hồng ngoại VS1838B HX1838B (IR Receiver)

Cảm biến , Mắt thu hồng ngoại VS1838B HX1838B (IR Receiver)

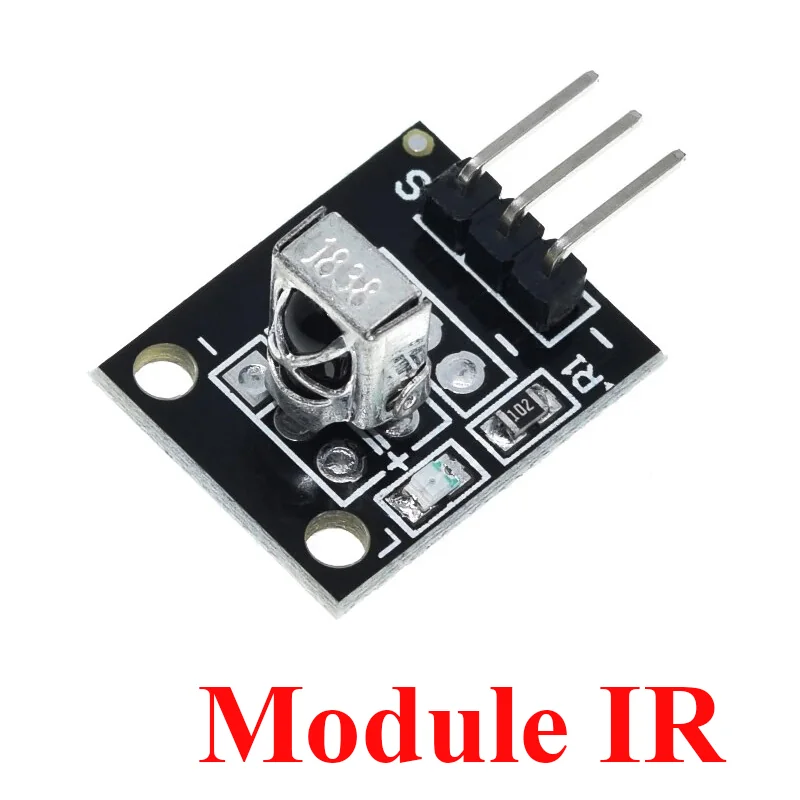

– Module cảm biến thu hồng ngoại (IR Receiver) VS1838B HX1838B được sử dụng để thu nhận tín hiệu hồng ngoại từ các nguồn phát 38khz như Remote,…, cảm biến nhỏ gọn, được thiết kế để có thể dễ dàng kết nối và sử dụng, phù hợp cho nhiều ứng dụng khác nhau.

– Cảm biến thu hồng ngoại VS1838B HX1838B dùng để thu tín hiệu hồng ngoại. Từ các remote thông dụng như tivi, quạt, điều hòa. Kết nối tới vi điều khiển dễ dàng.

Thông số module cảm biến thu hồng ngoại:

– Model: HX1838

– Điện áp sử dụng: 3~5VDC.

– Tần số hoạt động: 38KHz

– Độ ổn định cao

– Tương thích với TTL và CMOS

– Góc tiếp nhận: +/- 45 độ.

– Khoảng cách nhận tối đa không vật cản: 14m.

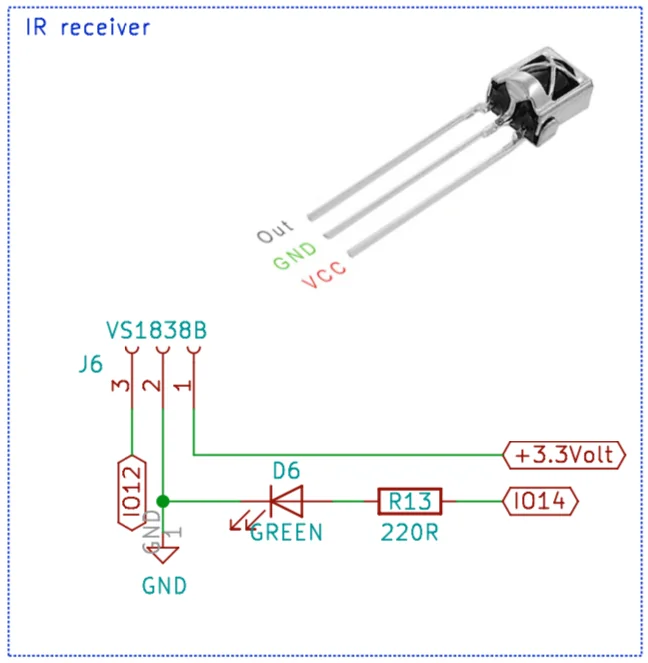

2. KẾT NỐI:

VCC VCC

GND GND

SIG Chân tín hiệu

Mắt nhận tín hiệu hồng ngoại vỏ sắt đa năng có thể thay thế gần như tất cả các loại mắt nhận trên điều hòa, tivi quạt…

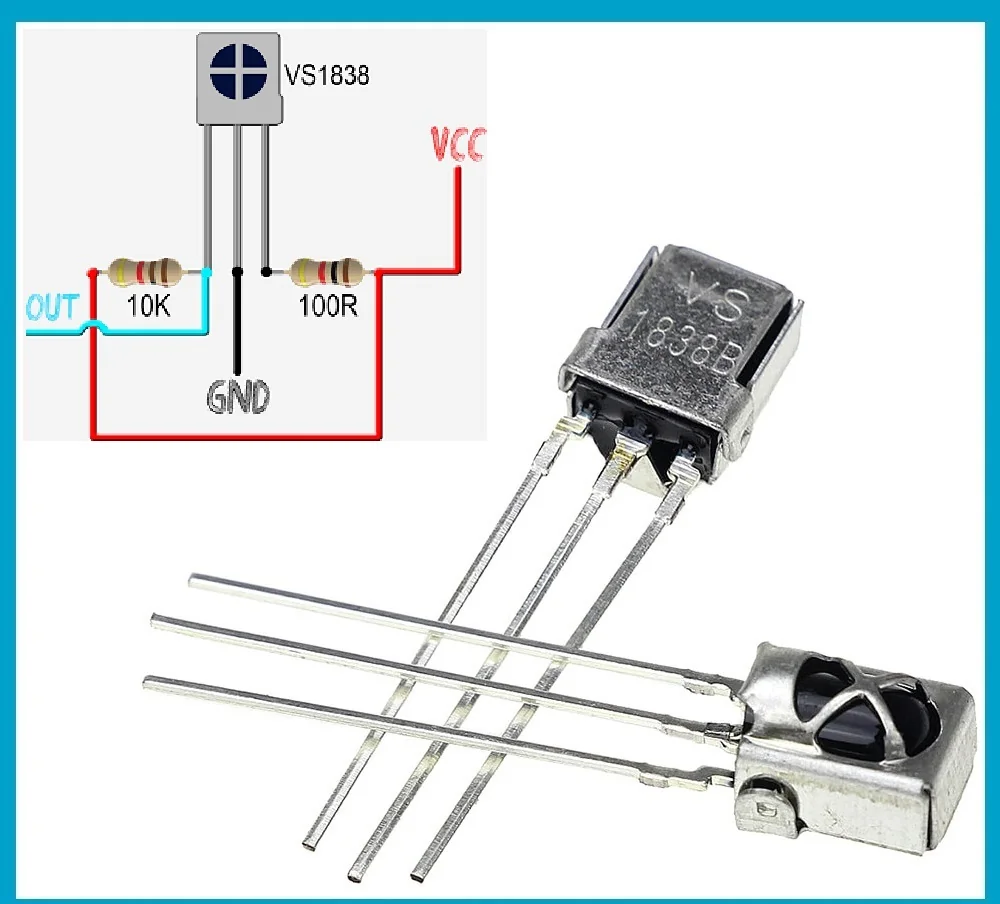

Chỉ cần a e xác định đúng 3 chân. Vout GND và Vcc

Sản Phẩm mắt nhận hồng ngoại đa năng sắt shop bán có chân như sau:

+ Chân ngoài cùng bên trái là chân Vout: chân tín hiệu về vi xử lý

+ Chân giữa là GND: là mát, là âm của tụ

+ Chân Ngoài cùng bên phải là chân Vcc: chân nguồn cho mắt nhận sắt đa năng, thường là 5vdc.
