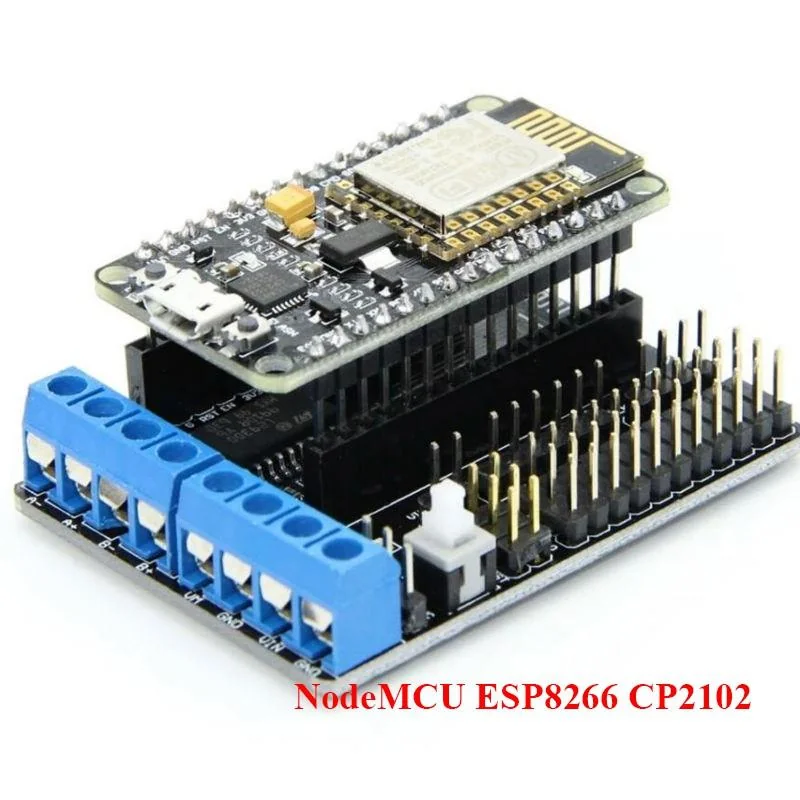

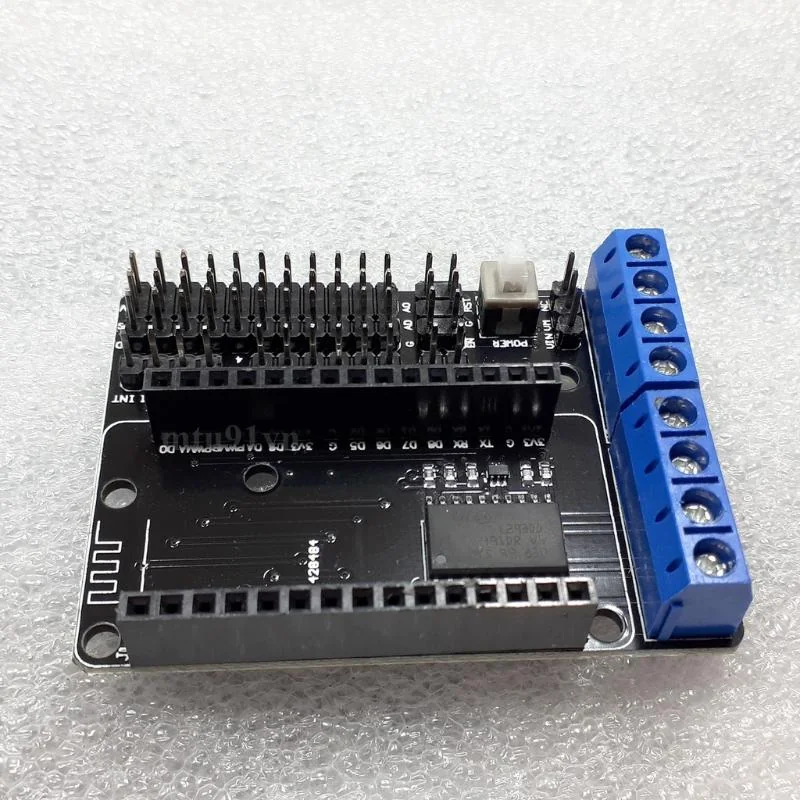

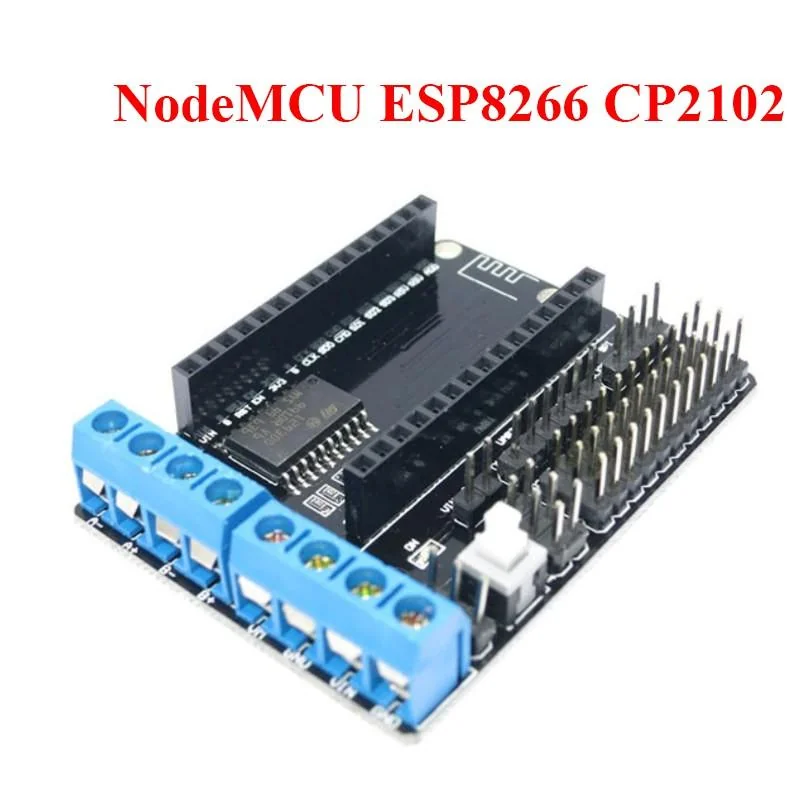

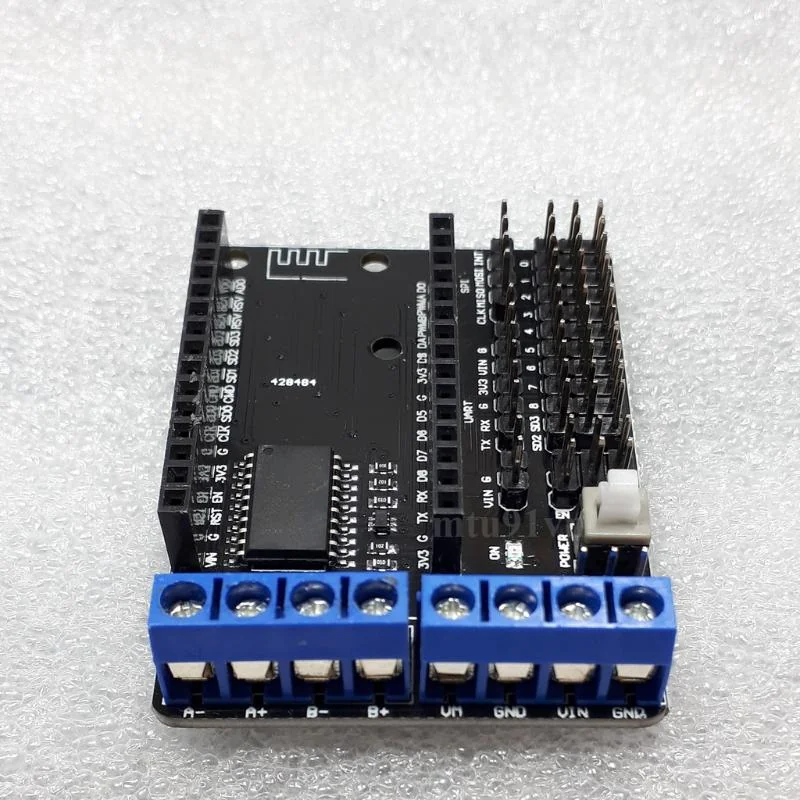

Đế Ra Chân Cho Node MCU ESP8266 CP2102 (Board Motor Driver L293D)

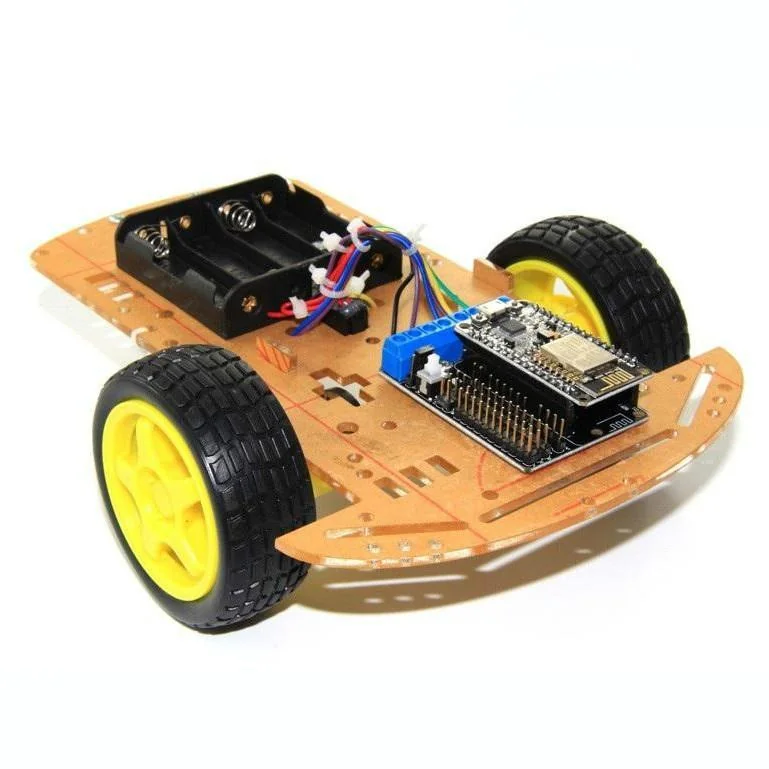

Shield WiFi NodeMcu Lua ESP8266 L293D là đế ra chân Module WiFi NodeMcu ESP8266 CP2102 với tích hợp Motor Driver L293D, giúp dễ dàng điều khiển các ứng dụng IoT liên quan đến Motor như: Car robot, cánh tay robot, xe thông minh,…

Thông số kỹ thuật Shield WiFi NodeMcu Lua ESP8266 L293D:

– Tương thích với Kit Wifi SoC ESP8266 NodeMCU Lua CP2102.

– Motor Driver: L293D

– Nguồn Motor (VM): 4.5 ~ 36V

– Nguồn điều khiển (VIN): 4.5V ~ 9V(10V MAX)

– Sử dụng chung nguồn Motor với nguồn điều khiển (4.5V~9V) bởi nối VM với VIM

– Dòng điện điều khiển (Iss):<=60mA (Vi=L), <=(Vi=H);

– Dòng làm việc Motor (Io): <=1.2A;

– Công suất tiêu thụ tối đa: 4W(T=90℃)；

– Điện áp đầu vào tín hiệu điều khiển:

+ 2.3V<=VIH<=VIN (high)

+ 0.3V<=VIL<=1.5V (low)

– Vùng nhiệt độ làm việc: -25℃ to +125℃

– Driver Motor: Dual high power H bridge

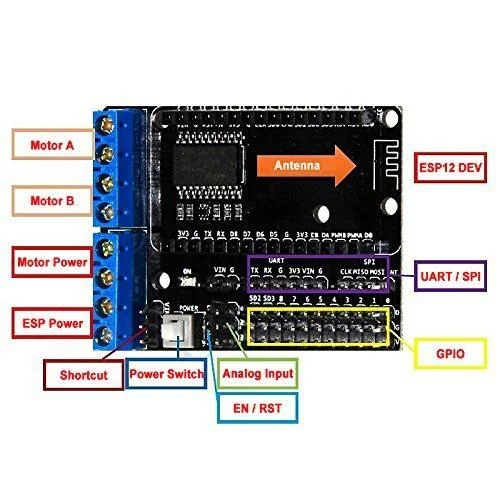

– Style: ESP-12E Dev Kit control port:D1, D3 (motor A)D2, D4 (motor B)

– Trọng lượng: ~20g.
