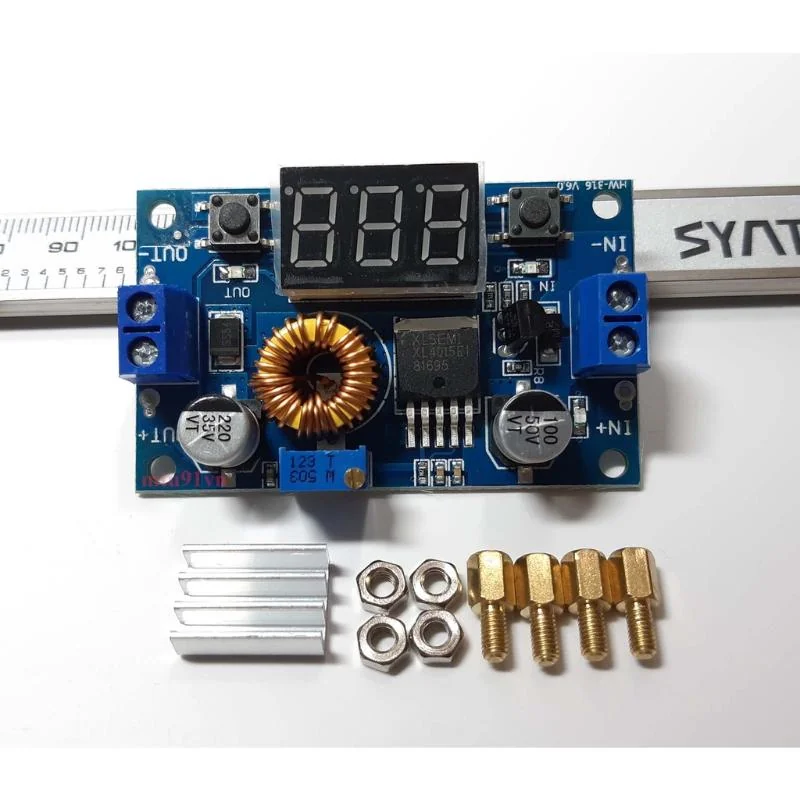

Mạch Hạ Áp, Giảm Áp DC-DC 5A XL4015 | XL4015E có Led hiển thị điện áp

– Mạch Hạ áp – Mạch BUCK DC XL4015 Cho chất lượng dòng ra, công suất đầu ra và hiệu suất cao hơn so với các mạch BUCK dùng chip LM2596, XL4005

– Sử dụng phương pháp giảm áp xung để giảm áp DC với dòng đầu ra lên đến 5A, mạch có tích hợp đồng hồ Led và phím chức năng chọn hiển thị áp đầu vào và đầu ra để tiện theo dõi.

– Mạch hạ áp Dc XL4015 5A, dòng max 5A với kích thước nhỏ gọn, hiệu xuất tốt, hoạt động ổn định, phù hợp để thiết kế nguồn cho các thiết bị nhỏ gọn, các hệ thống camera giám sát, các thiết bị tự động, điện tử …

THÔNG SỐ KỸ THUẬT:

– Model: XL4015-ADJ DC-DC 5A

– Điện áp đầu vào: 4V-38V

– Điện áp đầu ra: 1.25V-36V

– Công suất: Đỉnh 75W- 5A, nên sử dụng trong khoảng 4.5A (nếu dùng ở công suất ra lớn, cần chú ý bổ sung tản nhiệt).

– Điện áp vào 4,0 ~ 38V. (Điện áp đầu vào phải cao hơn điện áp đầu ra 1.5v ở trên)

– Hiệu suất chuyển đổi: lên đến 96%

– Tần số xung: 180KHz

– Đầu ra gợn: 30mV (không tải)

– Tải quy định: ± 0.5%

– Điện áp quy định: ± 2.5%

– Nhiệt độ làm việc: -40 ~ + 125 độ

– Kích thước bên ngoài: update later

Ghi chú::

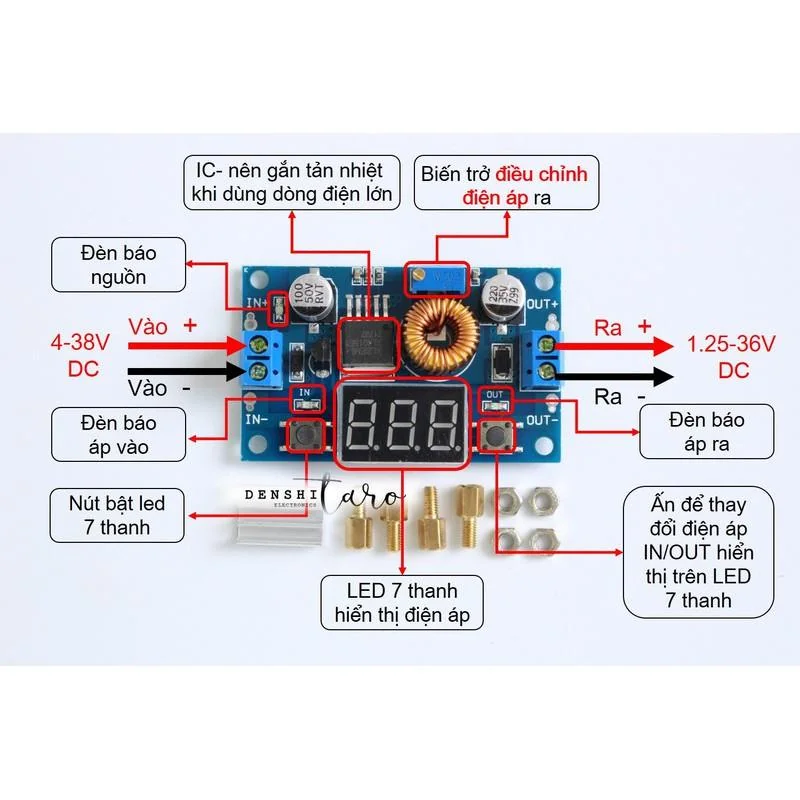

– Căn chỉnh điện áp ra trên mạch theo chiết áp. Đầu vào bên trái, đầu ra bên phải: xoay ngược chiều kim đồng hồ (KĐH) là Giảm áp, xoay theo chiều KĐH là tăng áp (tăng đến mức bằng điện áp đầu vào)

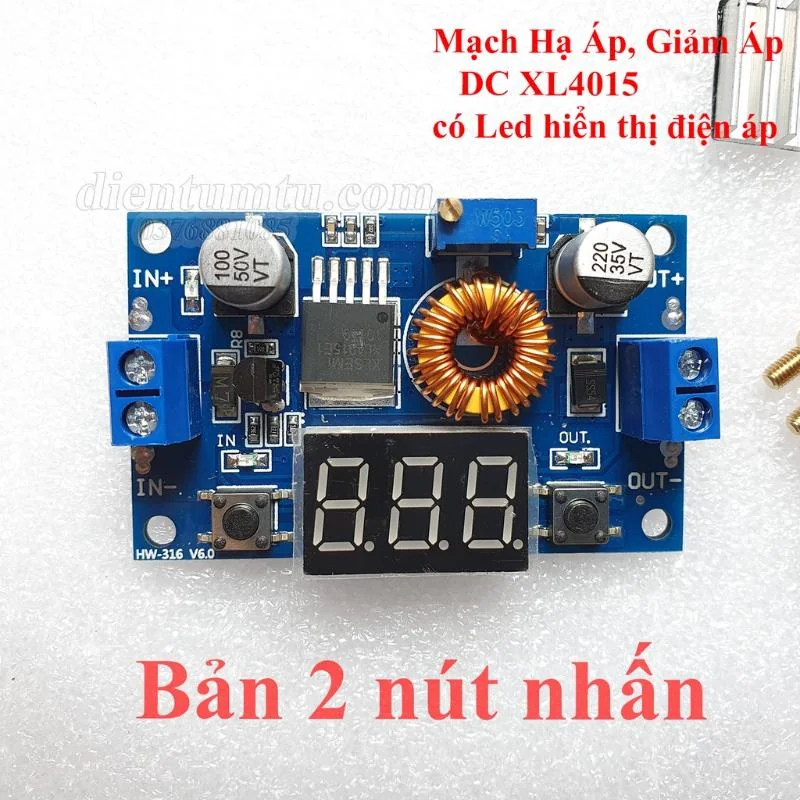

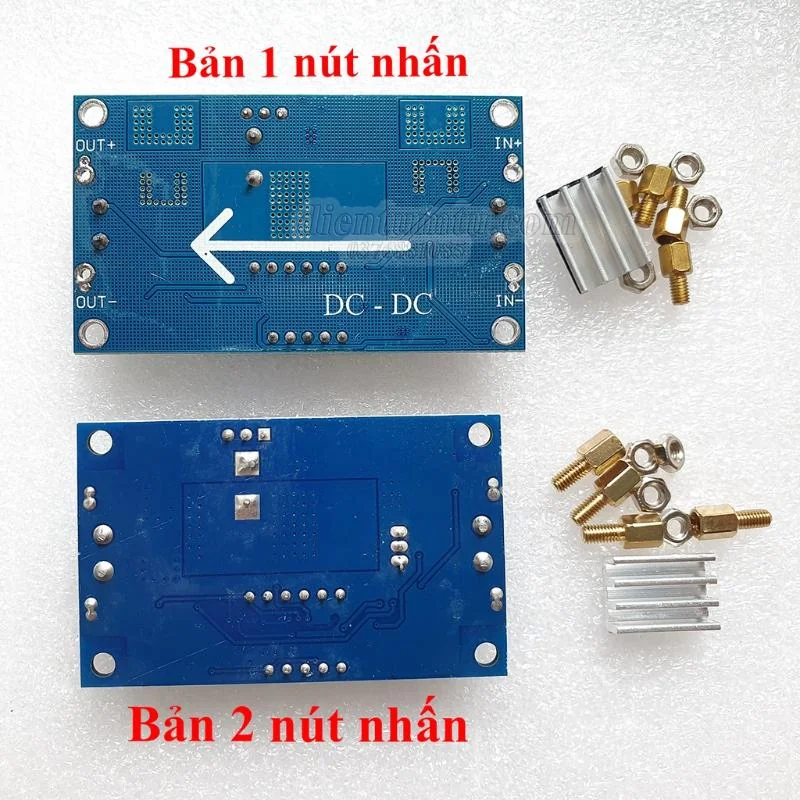

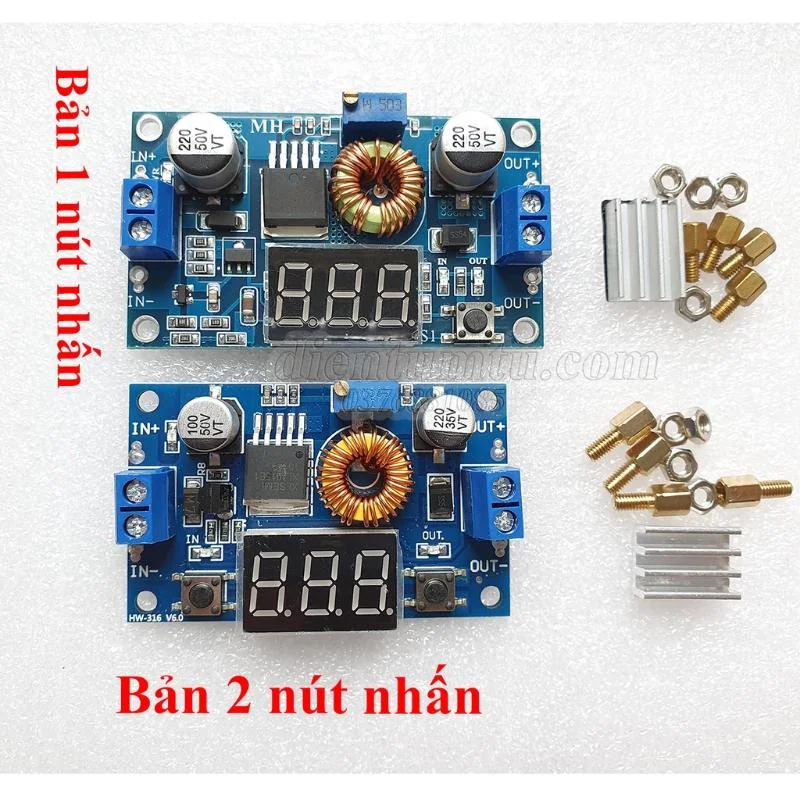

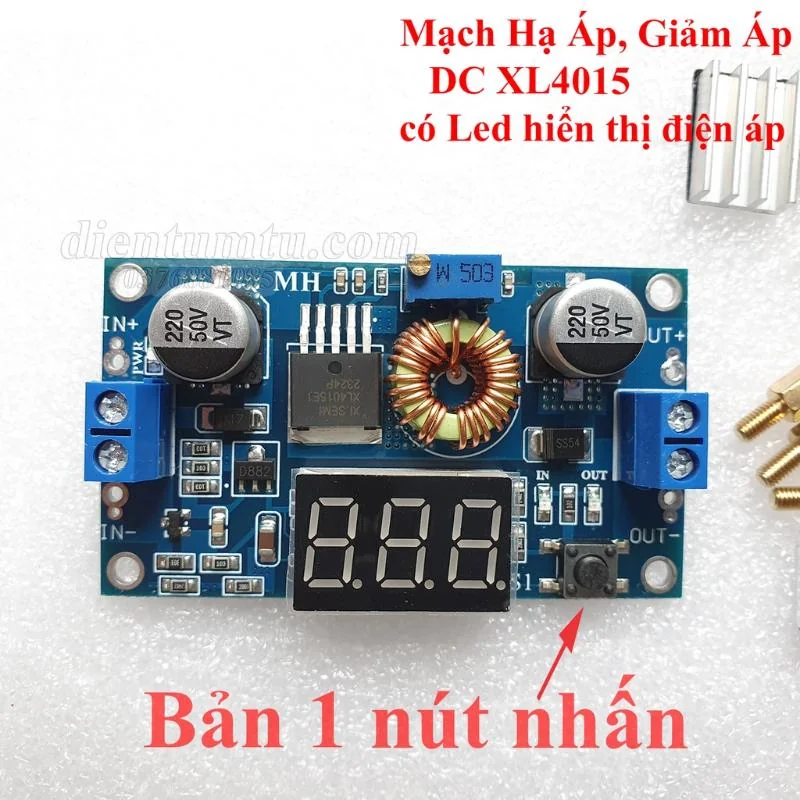

– Sự Khác nhau: bản 2 nút nhấn có thêm nút tắt mở Led, bản 1 nút tắt Led hiển thị bằng cách nhấn và giữ nút trong 3s
