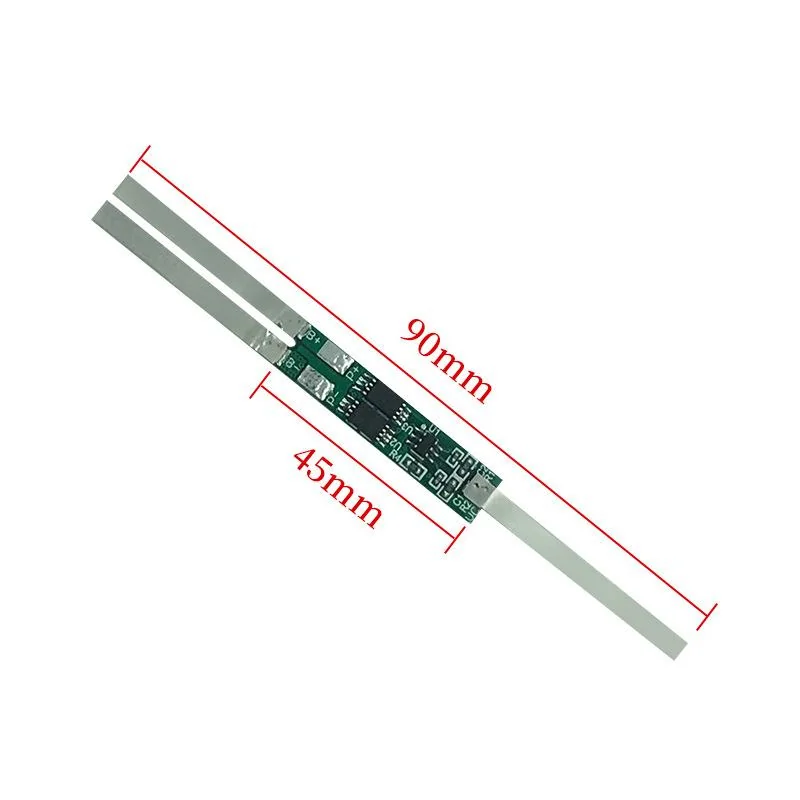

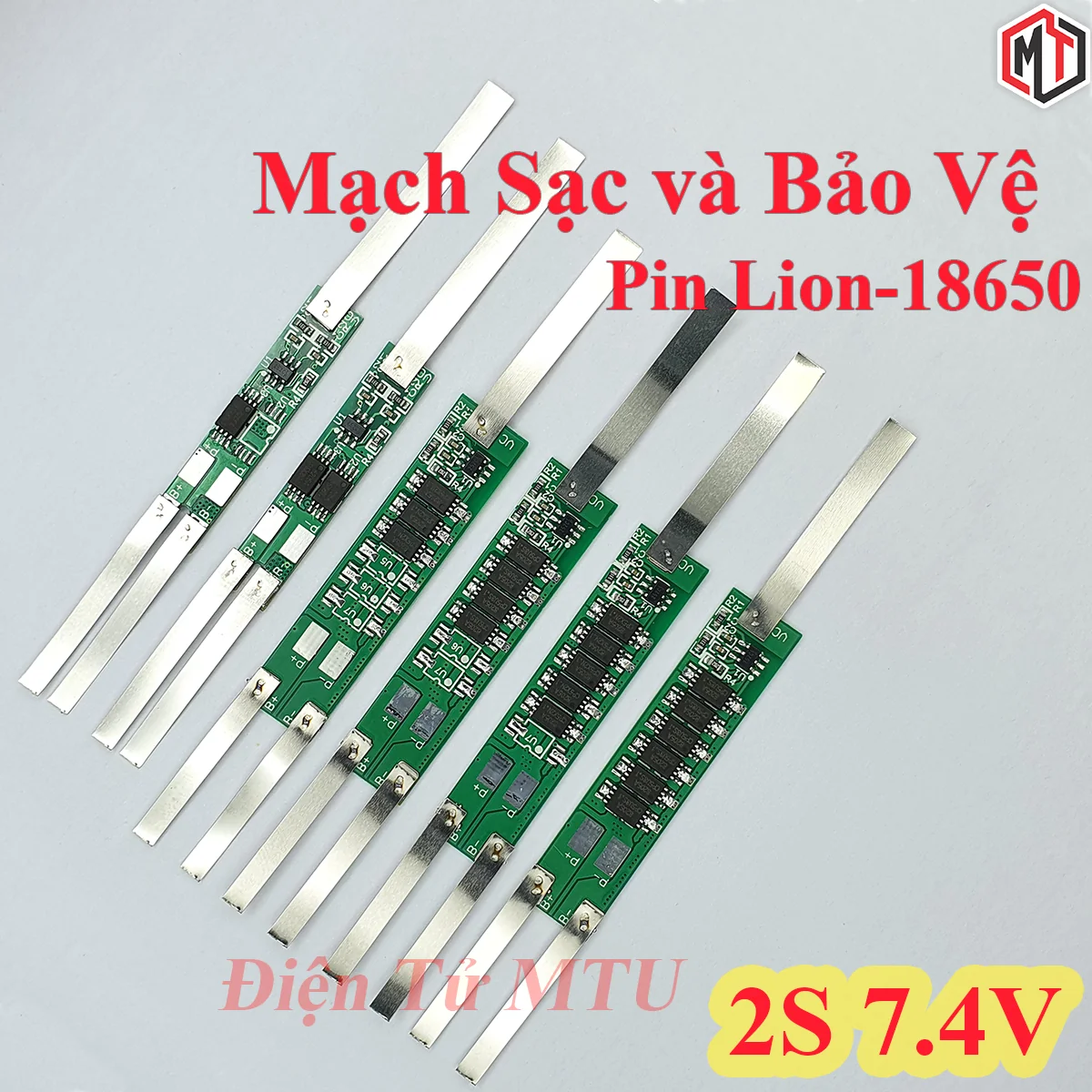

Mạch Sạc và Bảo Vệ Pin 2S 7.4V 2A – 9A dùng cho Pin Lithium – Li-ion – 18650

Thông số kỹ thuật chung:

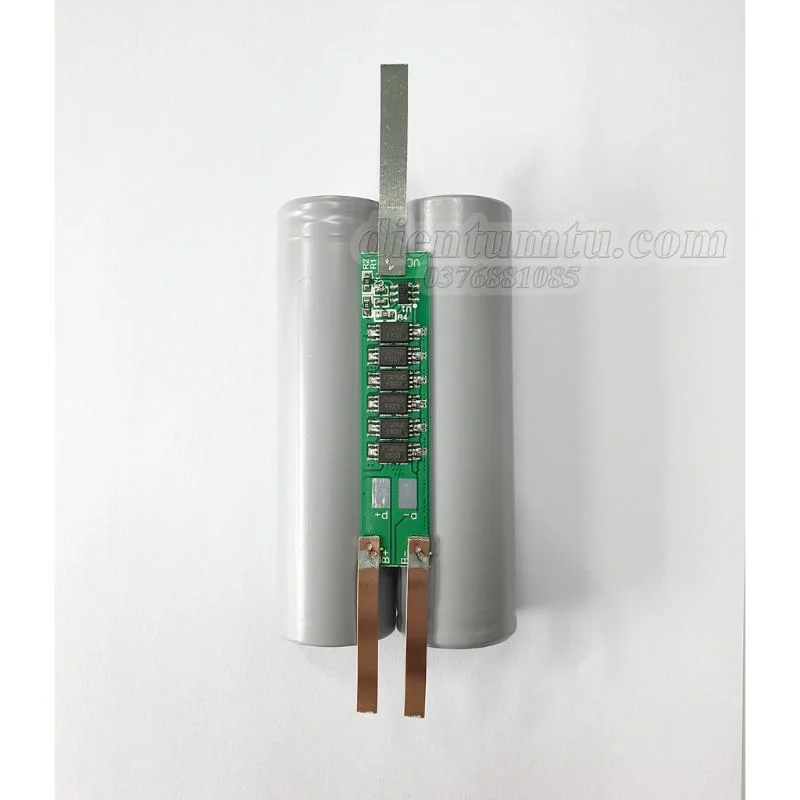

+ Mạch sạc pin nối tiếp 2 cell (2s)
+ Chỉ sử dụng với pin lion-lithium- 18650
+ Điện áp cấp sạc cho mạch: 8.4 ->9 VDC
+ Dòng xả liên tục tối đa của mạch: 2A -9A
+ Dòng xả tức thời giới hạn: tùy theo phân loại
+ Điện áp ngắt khi sạc đầy mỗi cell : 4.25 – 4.35VDC (sai số 0.05)
+ Điện áp ngắt khi yếu pin mỗi cell: 2.3 – 3.0VDC (sai số 0.05)
+ Tự động ngắt khi sạc đầy, khi pin yếu.
+ Tự động ngắt khi chập điện.

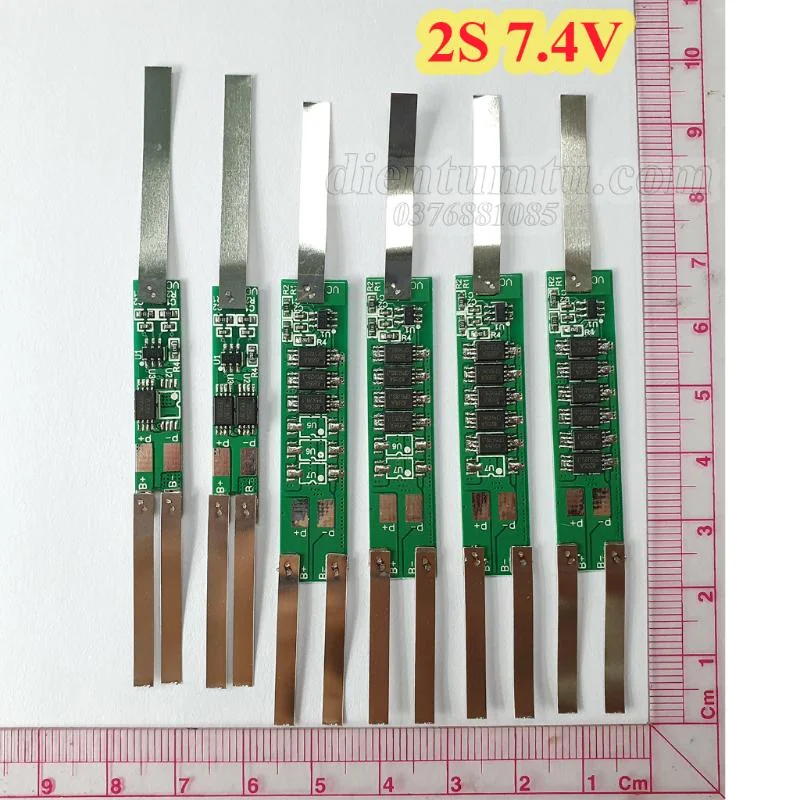

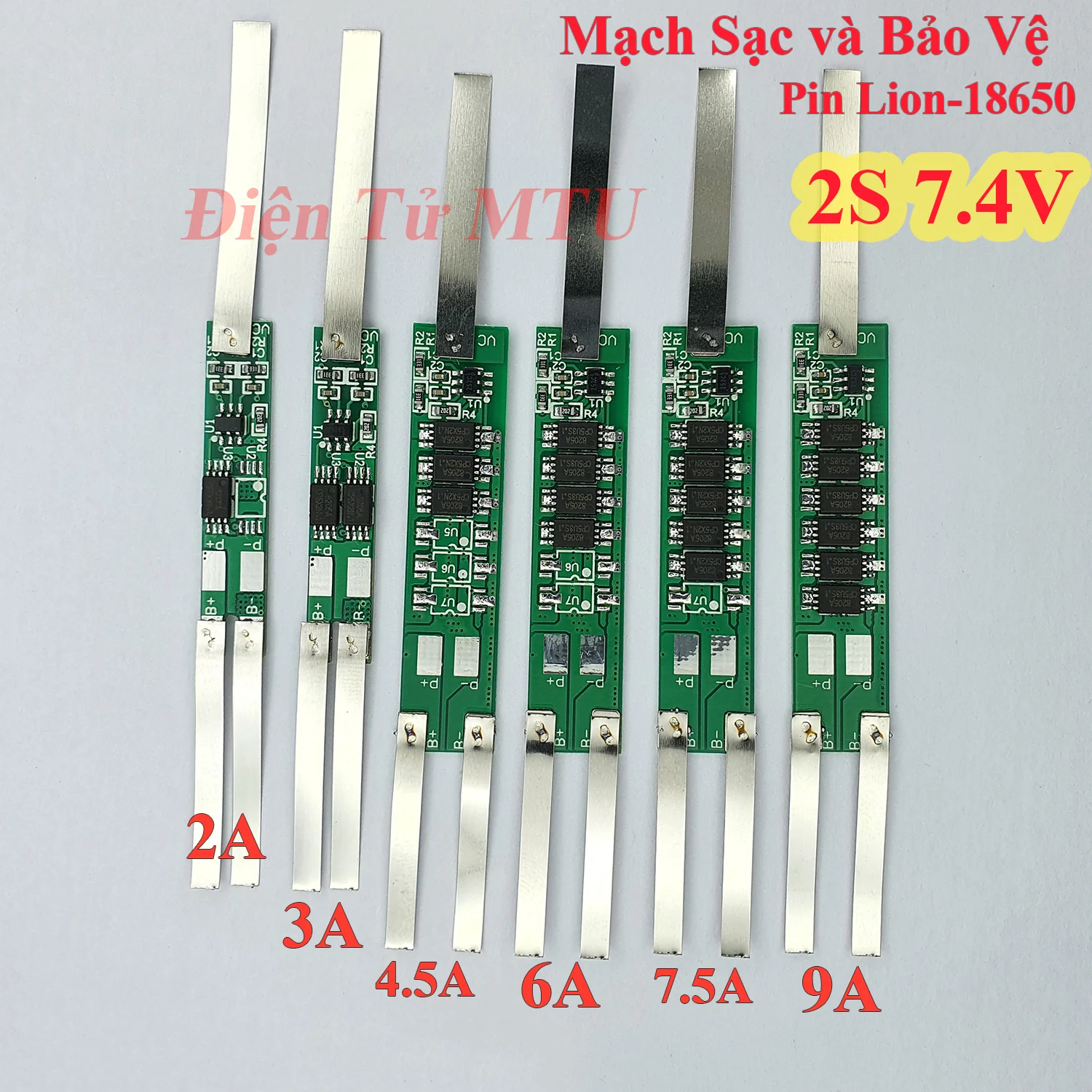

Fet nhỏ:

– Mạch 2S – 2A (1 MOSFET): dòng sạc/xả liên tục khoảng 2A
– Mạch 2S – 3A (2 MOSFET): dòng sạc/xả liên tục khoảng 3A
– Mạch 2S – 4.5A (3 MOSFET): dòng sạc/xả liên tục khoảng 4.5A
– Mạch 2S – 6A (4 MOSFET): dòng sạc/xả liên tục khoảng 6A
– Mạch 2S – 7.5A (5 MOSFET): dòng sạc/xả liên tục khoảng 7.5A
– Mạch 2S – 9A (6 MOSFET): dòng sạc/xả liên tục khoảng 9A

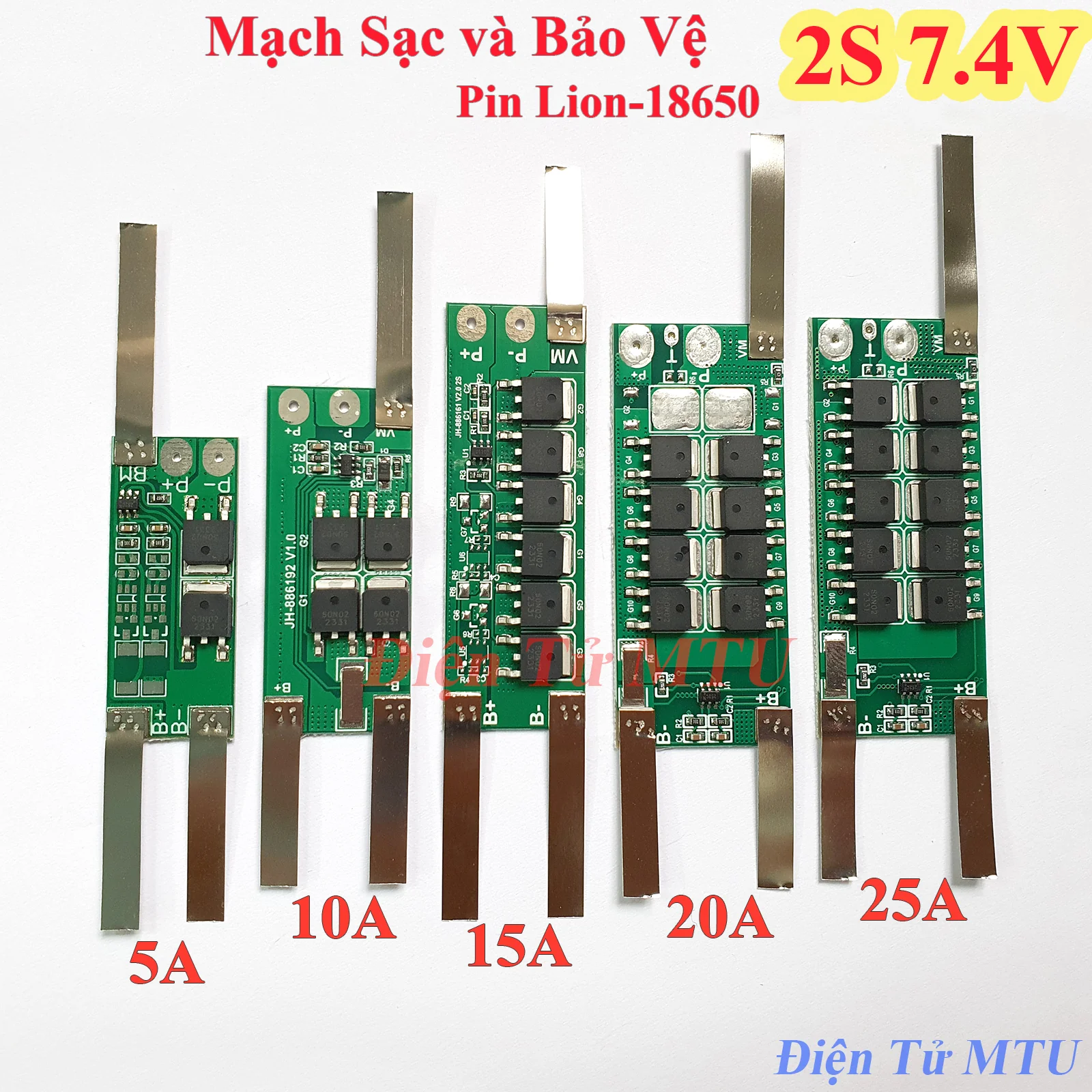

Fet to:

– Mạch 2S – 5A (2 MOSFET): dòng sạc/xả liên tục khoảng 5A (Dòng tức thời: 10A)
– Mạch 2S – 10A (4 MOSFET): dòng sạc/xả liên tục khoảng 10A (Dòng tức thời: 20A)
– Mạch 2S – 15A (6 MOSFET): dòng sạc/xả liên tục khoảng 15A (Dòng tức thời: 30A)
– Mạch 2S – 20A (8 MOSFET): dòng sạc/xả liên tục khoảng 20A (Dòng tức thời: 40A)
– Mạch 2S – 25A (10 MOSFET): dòng sạc/xả liên tục khoảng 25A (Dòng tức thời: 50A)
