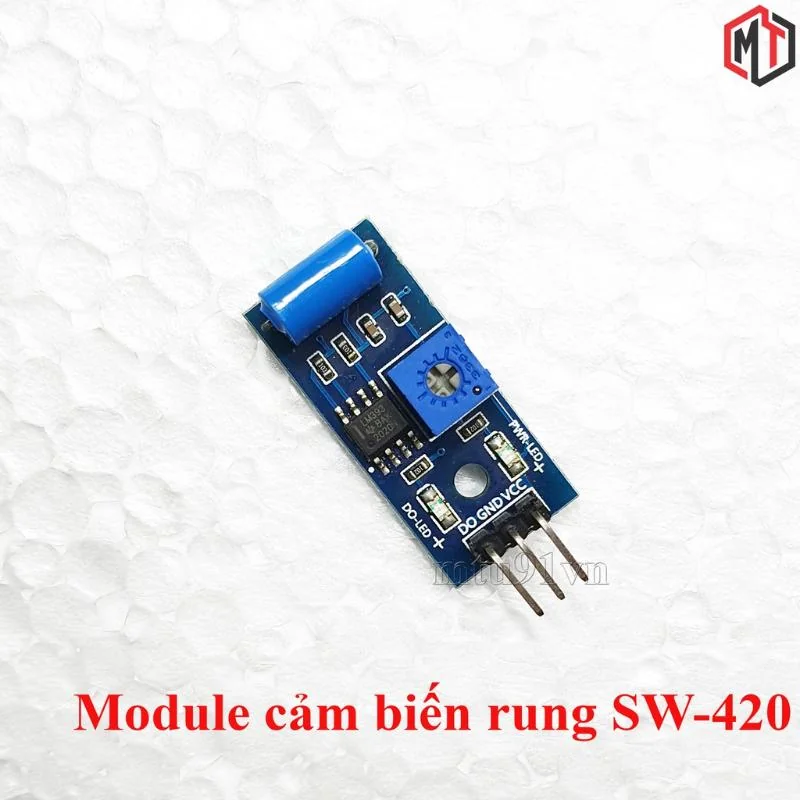

Module cảm biến rung SW-420

Module cảm biến rung sử dụng bộ cảm biến SW-420 cùng IC LM393 nhằm phát hiện các rung động trong một ngưỡng xác định ( ngưỡng này có thể thay đổi bằng biến trở trên module).

Cảm biến rung SW420 có thể phát hiện sự rung động từ mọi góc độ, và thường được sử dụng cho chống trộm, cảm ứng, rung động và đo sốc.

Có một biến trở trên board để điều chỉnh ngưỡng rung. Kết quả đầu ra logic cao khi cảm biến không được kích hoạt, ngõ ra mức thấp khi được kích hoạt. Board sử dụng điện áp 5V.

Module rất thích hợp với những dự án DIY như: thiết bị nhận biết rung động, thiết bị chống trộm, cảnh báo động đất, xe thông minh,…+ Các ứng dụng phát hiện sự rung.

Thông số kỹ thuật:

– Điện áp: 3.3-5V

– Dòng tiêu thụ: 15mA

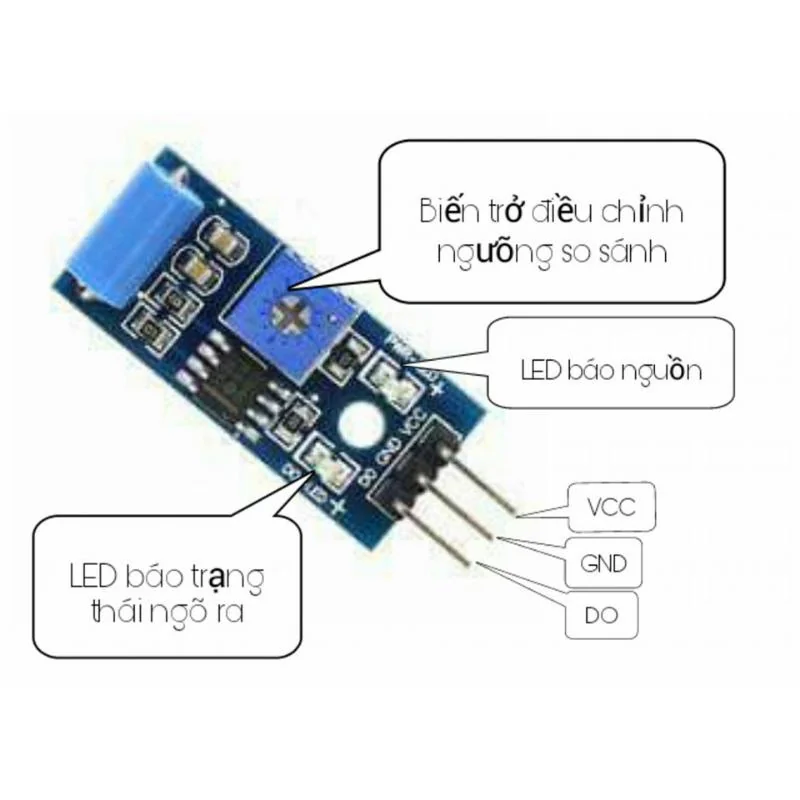

– Biến trở điều chỉnh ngưỡng so sánh

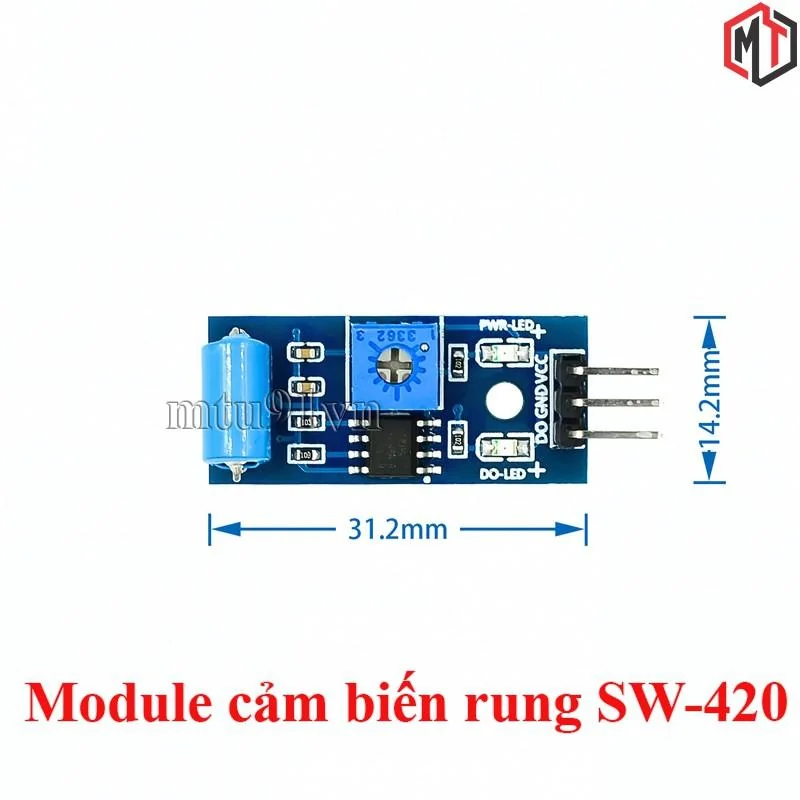

– Kích thước : 32x14MM

– Trạng thái ngõ ra mặc định: LOW

– Tích hợp LED báo nguồn và LED báo trạng thái cảm biến

– Khi không có rung động, ngõ ra (DO) xuất ra tín hiệu mức thấp đồng thời LED tín hiệu ngõ ra sáng

– Tín hiệu ngõ ra: Digital

– DO: Tín hiệu ra 0 và 1 , DO đưa vào IO của Vi Điều Khiển hoặc Điều Khiển Relay qua Transistor
