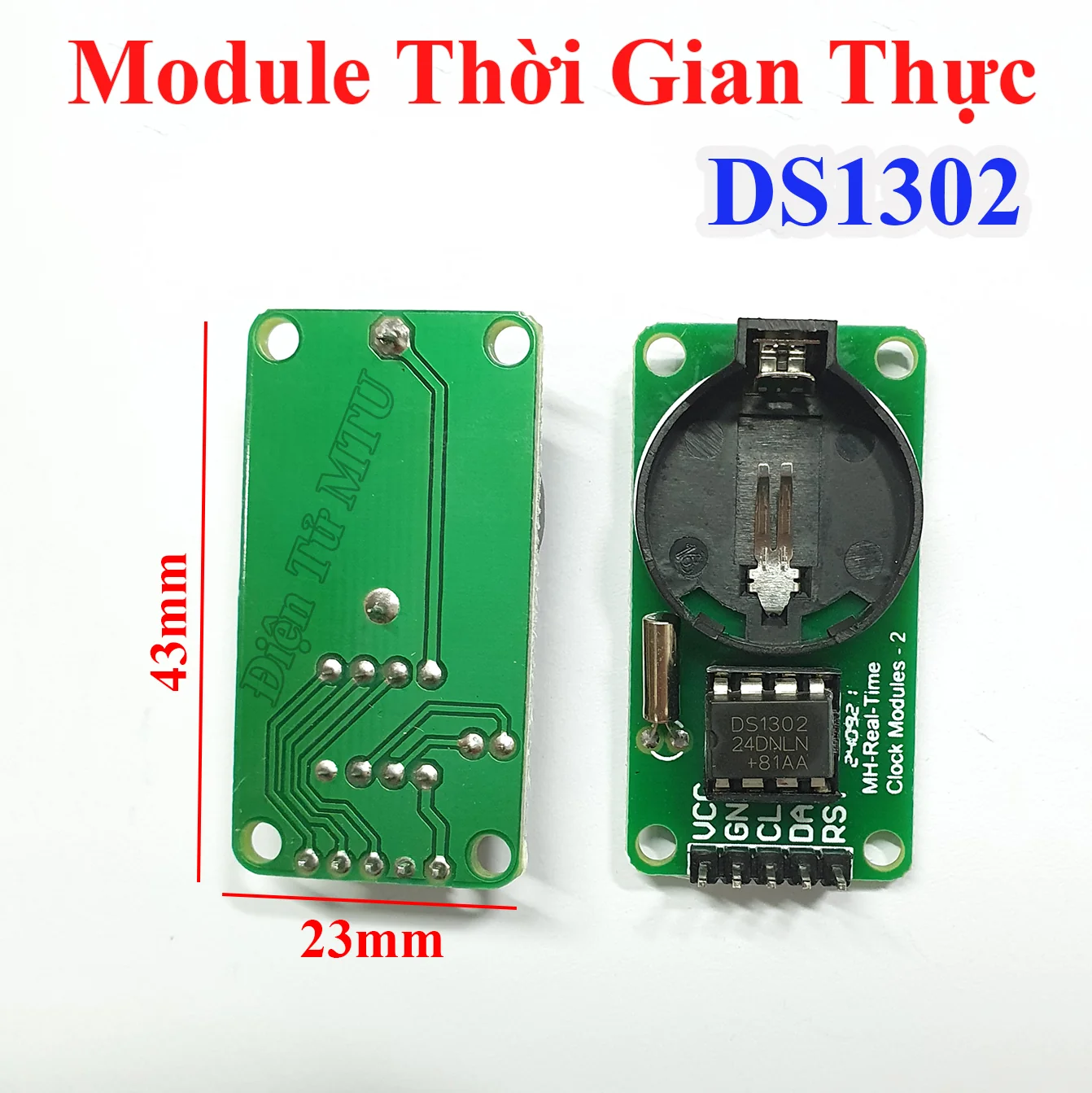

Module Thời Gian Thực RTC DS3231 – DS1307 – DS1302 (Mạch Đồng Hồ RTC)

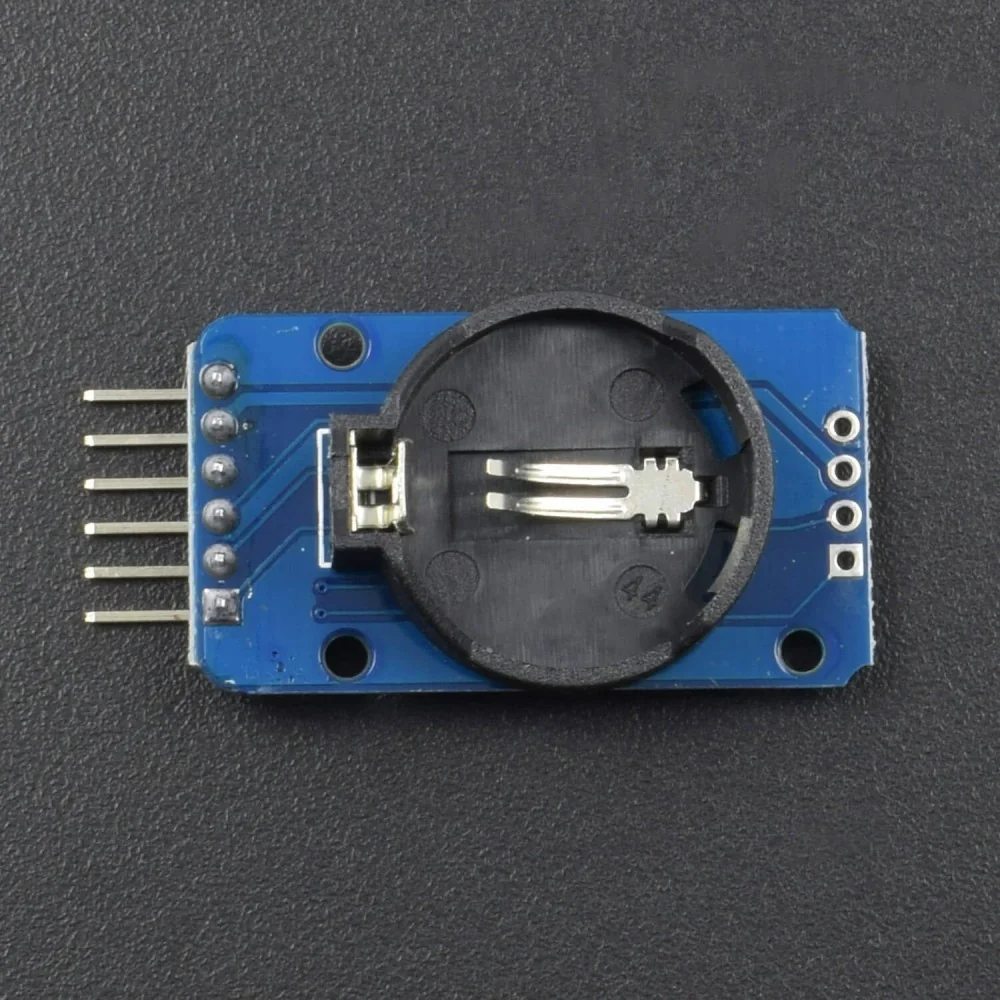

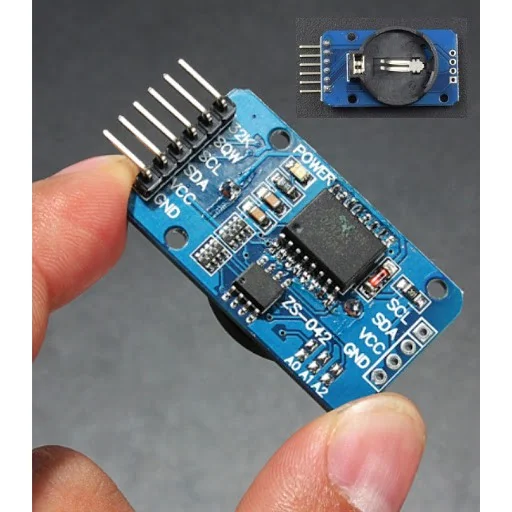

– Module Thời Gian Thực – Mạch Đồng Hồ Thời Gian Thực DS3231 là module đồng hồ thời gian thực giao tiếp qua chuẩn I2C và có ưu điểm là cực kỳ chính xác với bộ dao động thạch anh nội có tính năng bù nhiệt.

– So sánh với DS1302 thì DS3231 có nhiều ưu điểm hơn hẳn. với khả năng hoạt đồng điện áp từ 2.3V đến 5.5V và sử dụng pin ngoài. không giống như DS1307, DS3231 dùng thạch anh tích hợp bên trong giúp cho thời gian chạy chính xác hơn, có cảm biến nhiệt độ. Bên cạnh đó, module còn có tích hợp EEPROM AT24C32 trên board, hỗ trợ đến 32KB EEPROM cho Việc lưu trữ dữ liệu, module DS3231 là sự lựa chọn tốt cho việc ghi nhớ thời gian.

Thông số kỹ thuật

+ Kích thước: 38mm (chiều dài) * 22mm (W) * 14mm (chiều cao)

+ Điện áp làm việc: 3,3 – 5V

+ IC đồng hồ: độ chính xác cao sử dụng IC DS3231

+ Độ chính xác: 0-40 ℃ phạm vi, các 2ppm chính xác, các lỗi đã được khoảng 1 phút

+ Thời gian thực phát điện đồng hồ giây, phút, giờ, ngày, ngày, tháng, năm và thời gian cung cấp giá trị cho đến khi bồi thường năm 2100 năm nhuận

+ IC bộ nhớ: AT24C32 (dung lượng lưu trữ 32K)

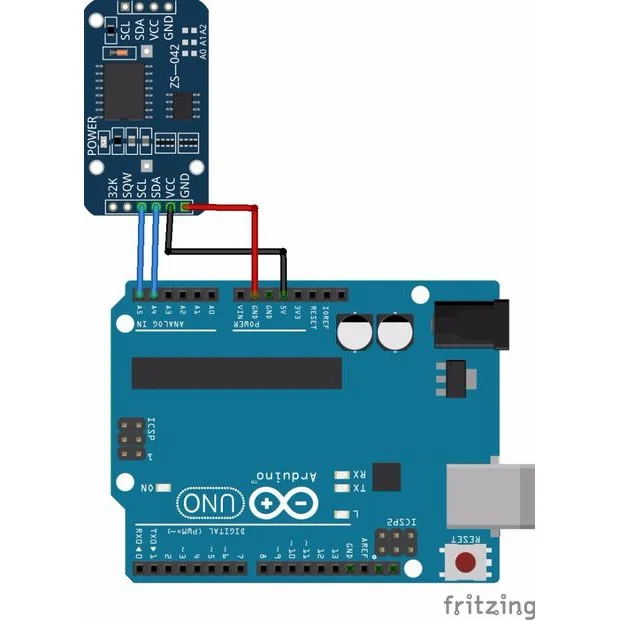

+ kiểu truyền bus IIC, tốc độ truyền tối đa 400kHz (điện áp 5V làm việc)

+ Có thể kết nối với các thiết bị khác IIC, 24C32 địa chỉ có thể thiếu A0 / A1 / A2 thay đổi địa chỉ mặc định là 0x57

TÀI LIỆU:

Datasheet ds3231: #LINK https://datasheets.maximintegrated.com/en/ds/DS3231.pdf

Thư viện ds3231 for arduino: #LINK https://github.com/rodan/ds3231

#realtime #thoigianthuc #RTC #DS3231 #rtcds3231 #module #mach #AT24C32
