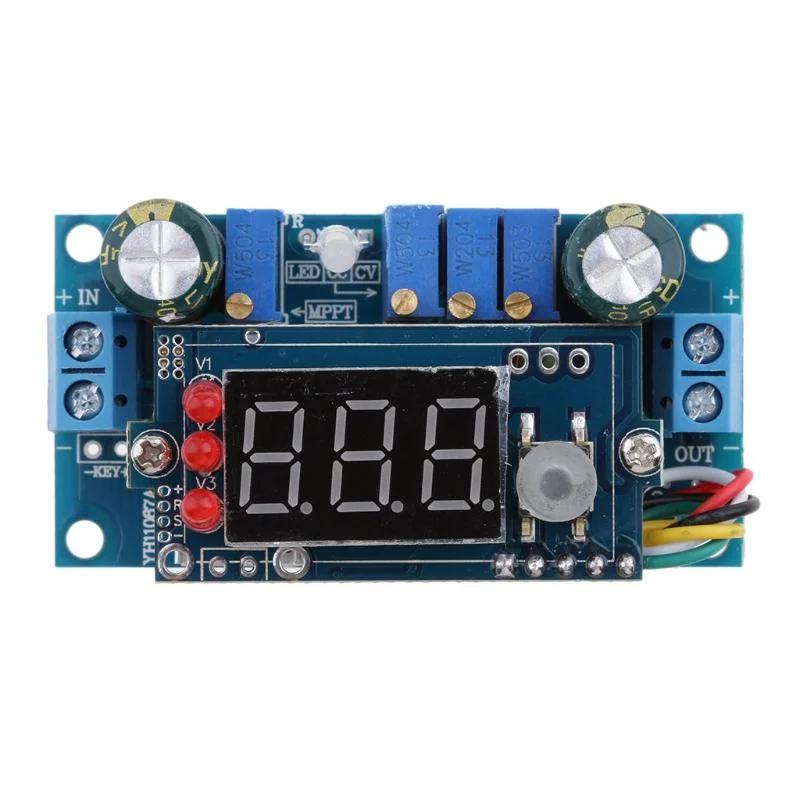

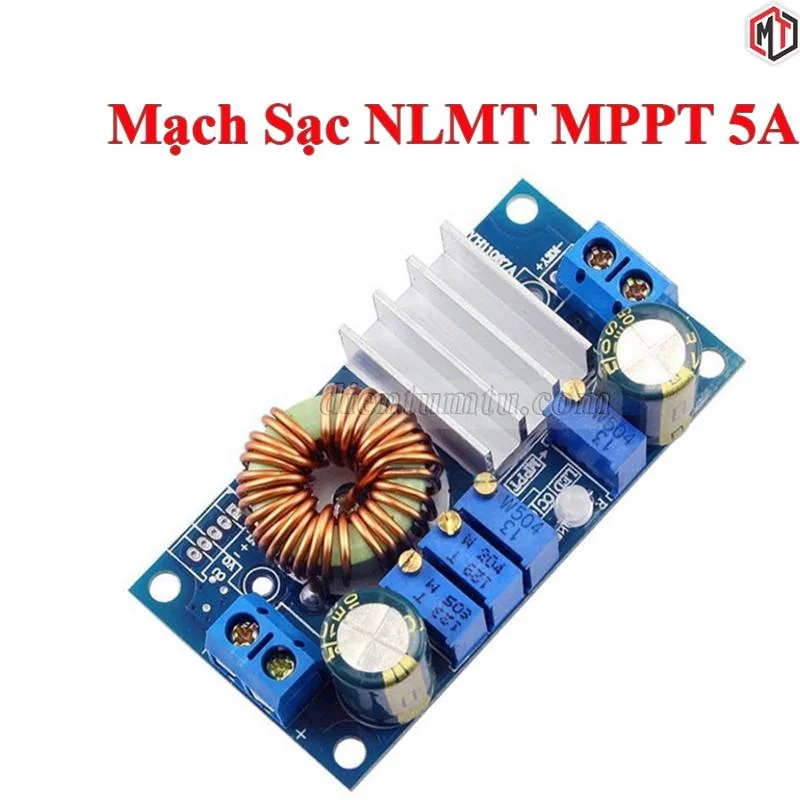

Mạch Sạc MPPT – Mạch Điều Khiển Năng Lượng Mặt Trời MPPT 5A

Mạch Điều Khiển Năng Lượng Mặt Trời MPPT 5A có chức năng giảm áp từ pin mặt trời (Solar Panel), giữ điện áp và dòng điện cố định tại điểm điều chỉnh để có thể cấp cho thiết bị hoặc lưu trữ vào pin, ắc quy, mạch có tích hợp tính năng MPPT giúp tăng hiệu suất chuyển đổi lên tối đa.

Mô tả chức năng:

– Mạch có thể sạc pin, pin lithium, vv, từ các tấm Pin NLMT với chức năng chỉ báo sạc để tạo điều kiện quan sát trạng thái sạc.

– DIY là nguồn điện ổn định với chức năng dòng điện không đổi. Nó không sợ ngắn mạch trong quá trình sử dụng, có thể bảo vệ tải.

– Điều khiển đèn LED công suất cao, có thể kết hợp nối tiếp và song song.

– Làm nguồn cung cấp năng lượng trên xe , cung cấp năng lượng cho điện thoại di động hoặc các sản phẩm kỹ thuật số khác nhau.

Thông số kỹ thuật:

+ Điện áp vào: 6 – 36VDC.

+ Điện áp ra: 1.25 – 32VDC.

+ Dòng ra: Từ 0.05 đến 5A (Nên dùng <3A nếu sử dụng liên tục trong thời gian lâu dài).

+ Tích hợp tính năng MPPT.

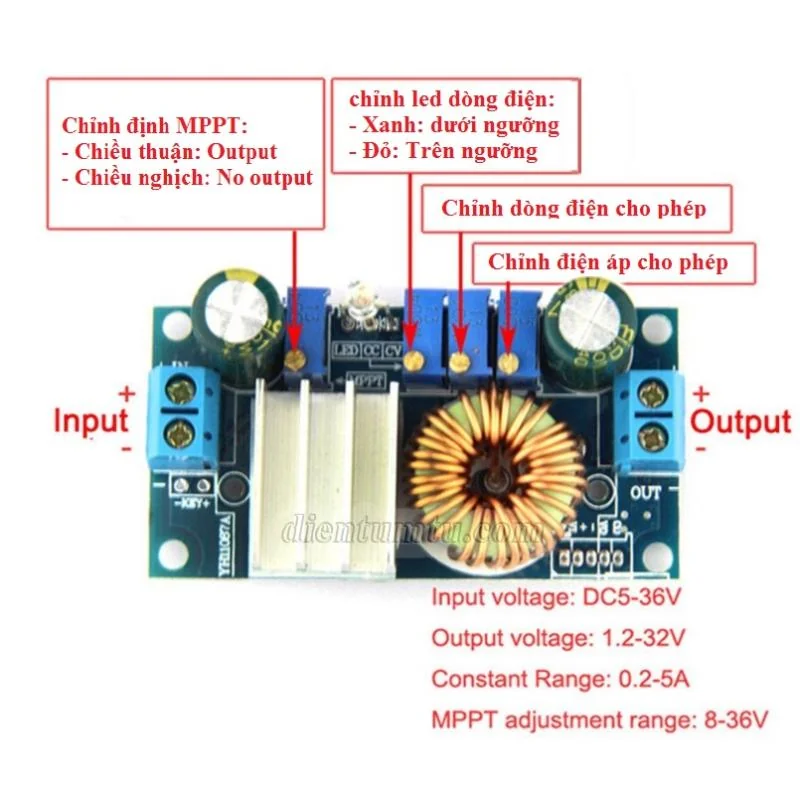

+ Tích hợp cố định áp, điều chỉnh bằng biến trở (CV – Constant Voltage).

+ Tích hợp cố định dòng, điều chỉnh bằng biến trở (CC – Constant Current).

+ Tần số chuyển đổi: 180Khz.

+ Nhiệt độ hoạt động: -40 – 85 độ .Nhiệt độ quá cao sẽ tự động ngắt

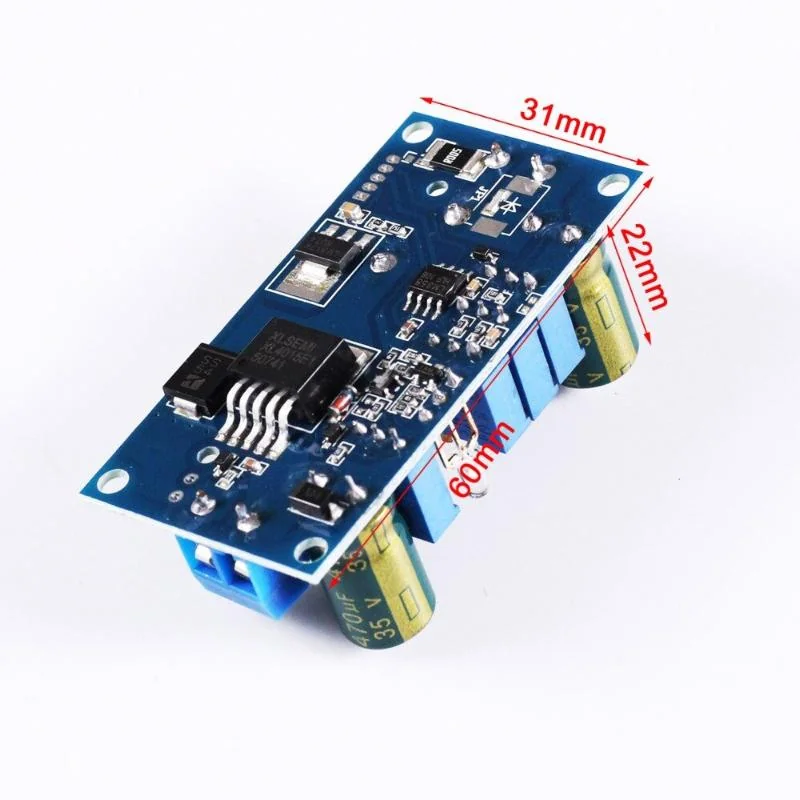

+ Kích thước: 60x31x22mm

+ Khối lượng: 44g

+ Hiệu suất chuyển đổi: lên đến 95%.

+ Tích hợp bảo vệ ngắn mạch (dựa vào biến trở cố định dòng, dòng cao hơn tự động ngắt).

+ Bảo vệ ngược cực: không

* HƯỚNG DẪN SỬ DỤNG:

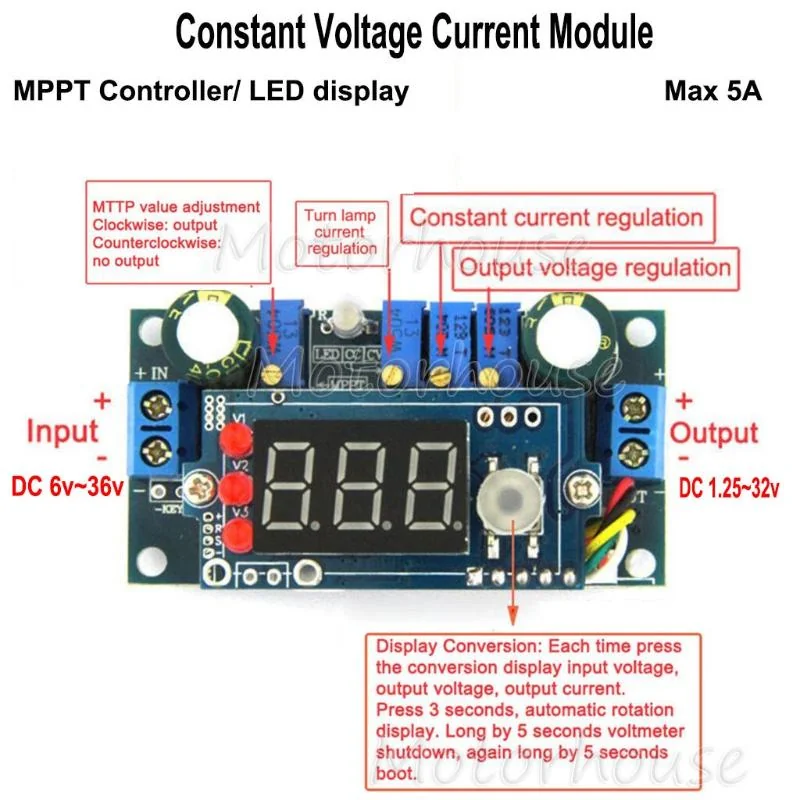

– Chỉ báo sạc: đèn đỏ khi sạc, đèn xanh khi đầy. Phương pháp phát hiện tín hiệu sẽ là dòng điện. Khi sử dụng các tấm pin mặt trời để cung cấp năng lượng, dòng sạc giờ mặt trời cũng nhỏ, thấp hơn dòng quay và cũng sẽ sáng màu xanh lá cây, nhưng hiện tại không đầy, hãy chú ý phân biệt. Sử dụng đồng hồ đo trực tiếp sẽ thấy dòng sạc trực tiếp hơn.

– Phương pháp lắp đặt: vít 4x3mm

– Phương pháp nối dây: Khối đầu cuối (đối với dây khi vỏ là đầu ra) in là đầu vào, OUT là đầu ra

* LƯU Ý KHI SỬ DỤNG:

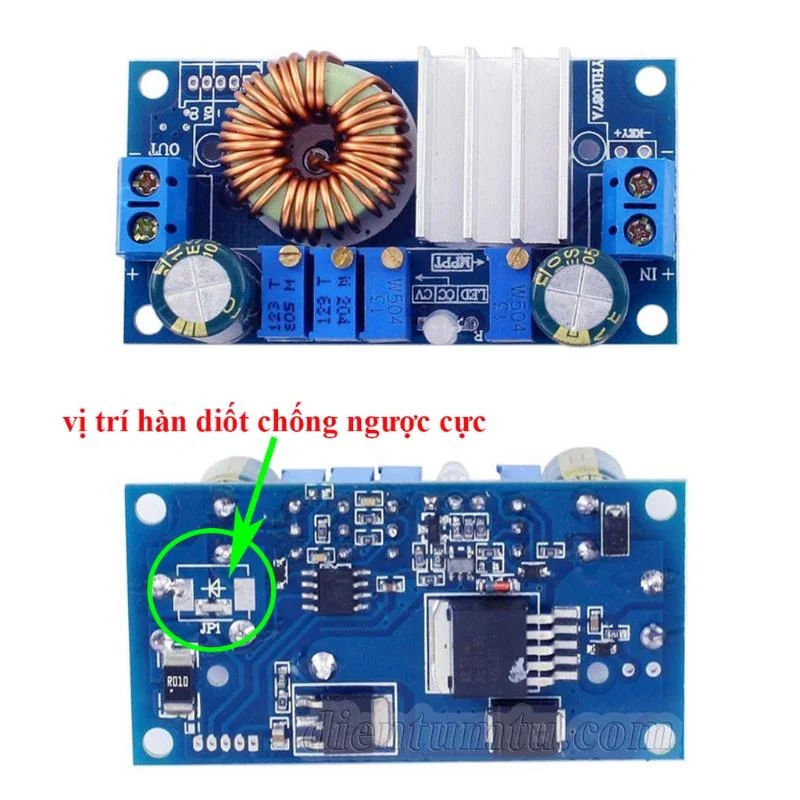

– Mạch không có chống ngược cực , cần gắn đúng cực hoặc thêm diot ở mặt sau để mô-đun không bị cháy khi gắn sai cực.

– Phát hiện dòng điện của mô-đun là phát hiện cấp thấp. Vui lòng không rút ngắn cực âm đầu vào và cực âm của đầu ra trực tiếp.
