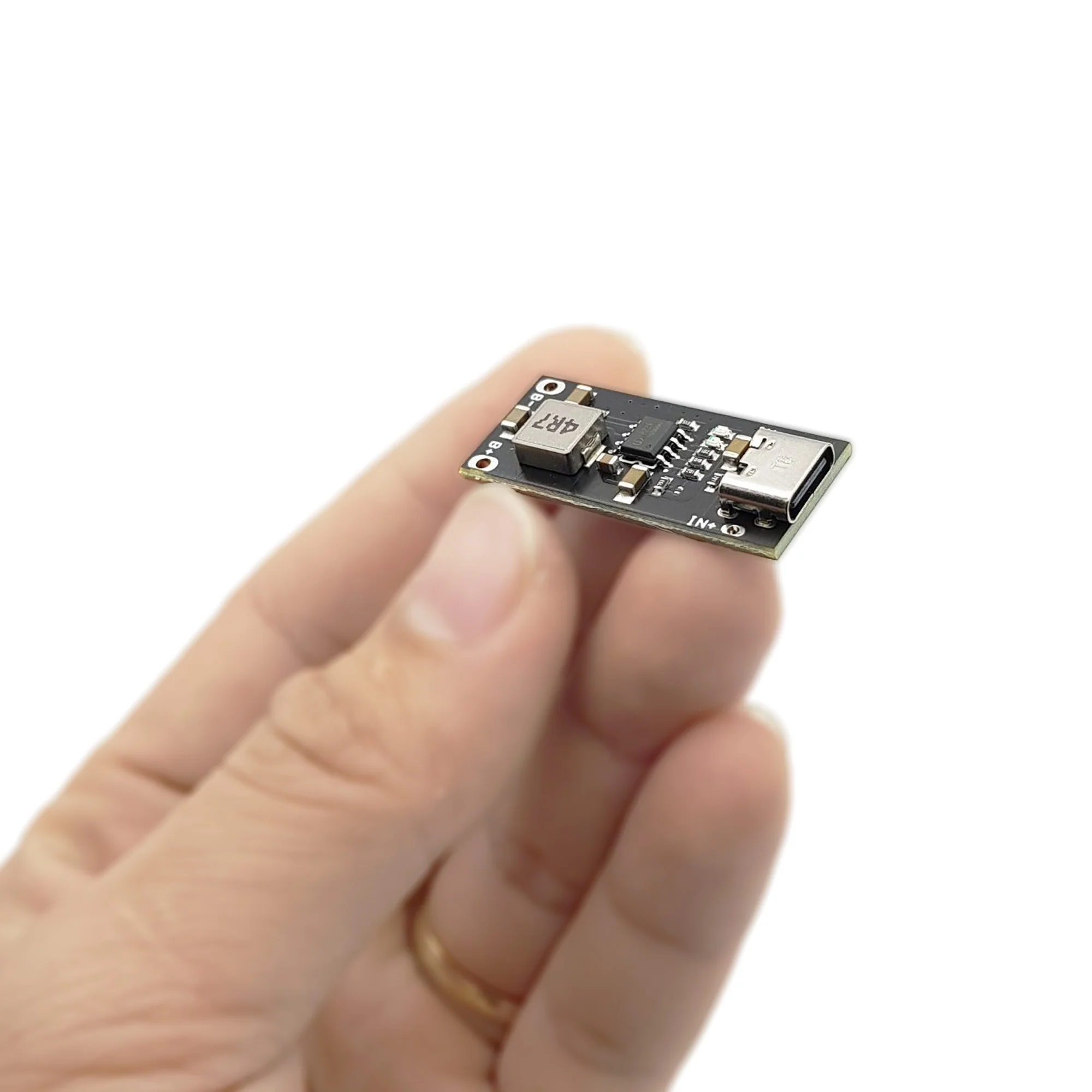

Mạch USB Type-C 3A IP2312 Sạc Nhanh Pin Lithium-ion (Li-ion)

Mạch USB Type-C 3A IP2312 Sạc Nhanh Pin Lithium sử dụng để sạc các loại pin Lithium có điện áp từ 3.7 đến 4.2V như pin 18650, mạch có thể điều chỉnh được dòng sạc

Mạch sử dụng IC IP2312 kích hoạt chế độ sạc CC/CV.

Khi điện áp của pin thấp hơn 3V, nó sẽ chuyển sang chế độ sạc nhỏ giọt và sạc pin với dòng sạc 100mA.

Khi điện áp pin lớn hơn 3V, nó sẽ chuyển sang chế độ sạc dòng không đổi và sạc pin với dòng sạc không đổi đã cài đặt.

Khi điện áp pin gần 4,2V và dòng sạc nhỏ hơn 300mA, nó sẽ chuyển sang chế độ sạc điện áp không đổi. Sau khi vào chế độ điện áp không đổi, hãy ngừng sạc sau mỗi 4 phút và kiểm tra xem điện áp của pin có cao hơn 4,15V hay không: nếu cao hơn 4,15V, hãy ngừng sạc, nếu không, hãy tiếp tục sạc, sau đó kiểm tra thêm 4 phút nữa.

Khi pin được sạc đầy, nếu phát hiện điện áp pin thấp hơn 4,1V, nó sẽ bắt đầu sạc lại pin.

Lưu ý sản phẩm không phù hợp với pin sắt lithium iron phosphate 3.2V

Thông số kỹ thuật

+ IC chính: IP2312

+ Đầu vào: Type-C

+ ĐIện áp cấp: 5V

+ Dòng sạc mặc định: 3A

+ Tùy chỉnh dòng sạc 1A/2A/3A

+ Điện áp cắt sạc: 4.2V

+ Hiệu suất chuyển đổi: 3A 93%, 2A 94%, 1A 95% (dữ liệu chỉ mang tính chất tham khảo)

+ Có đèn báo ngắt

+ Kích thước: 34.5x15x4.6 (dài x rộng x cao)

+ Trọng lượng: 5g
